Згинальні та заточувальні верстати: принципові відмінності, конструктивні особливості та сфера застосування

Сучасне металообробне виробництво неможливо уявити без високоточного технологічного обладнання. Одними з найбільш затребуваних категорій є купити згинальні верстати для обробки листового металу та професійні заточувальні верстати, призначені для відновлення геометрії й ріжучих властивостей інструменту.

Попри те, що обидва типи обладнання широко використовуються на сучасних підприємствах, вони виконують принципово різні технологічні операції, мають відмінну конструкцію, принцип роботи та технічні характеристики. Правильний вибір верстата безпосередньо впливає на продуктивність виробництва, точність виготовлення деталей, ресурс інструменту та загальну ефективність технологічного процесу.

У цій статті розглянемо ключові конструктивні особливості згинальних і заточувальних верстатів, їх технічні параметри, сфери застосування та критерії вибору обладнання для різних виробничих завдань.

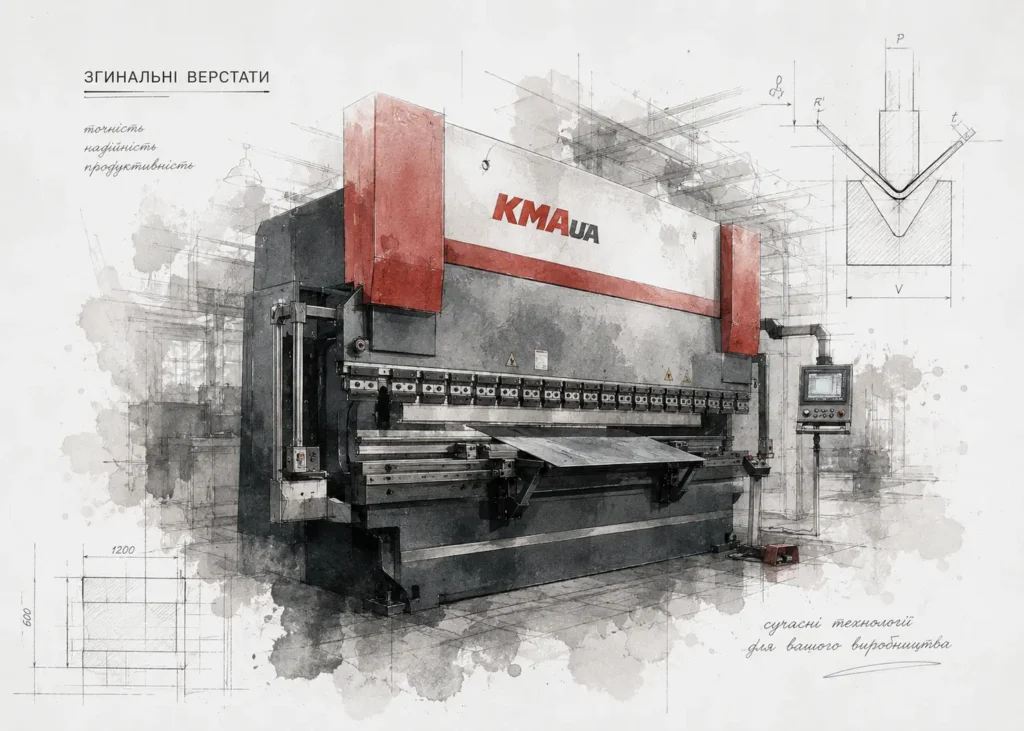

Принцип роботи згинальних верстатів

Згинальний верстат призначений для пластичної деформації листового металу без порушення його структури. Формування виробу здійснюється шляхом прикладання контрольованого зусилля між пуансоном і матрицею, що дозволяє отримувати деталі із заданими геометричними параметрами та високою повторюваністю.

Сучасні моделі оснащуються гідравлічними або сервогідравлічними приводами, системами числового програмного керування (ЧПК), автоматичною компенсацією прогину балки та багатовісними системами позиціонування. Це забезпечує стабільну точність навіть при серійному виробництві деталей зі складною геометрією.

Згинальні верстати застосовуються для виготовлення:

• корпусних деталей;
• електротехнічних шаф;
• вентиляційних каналів;
• фасадних касет;
• елементів металоконструкцій;
• деталей машинобудування;
• виробів із нержавіючої та конструкційної сталі.

Основні технічні характеристики згинальних верстатів

Під час вибору обладнання особливу увагу приділяють технічним параметрам, які визначають виробничі можливості верстата.

Основними характеристиками є:

• максимальне зусилля пресування (від десятків до сотень тонн);
• робоча довжина згину;
• максимальна товщина оброблюваного металу;
• швидкість переміщення балки;
• точність позиціонування осей;
• кількість керованих осей (Y1, Y2, X, R, Z1, Z2);
• тип системи керування;
• повторюваність виконання операцій;
• енергоефективність приводу.

Саме поєднання цих параметрів визначає продуктивність обладнання та можливість його інтеграції у сучасні автоматизовані виробничі комплекси.

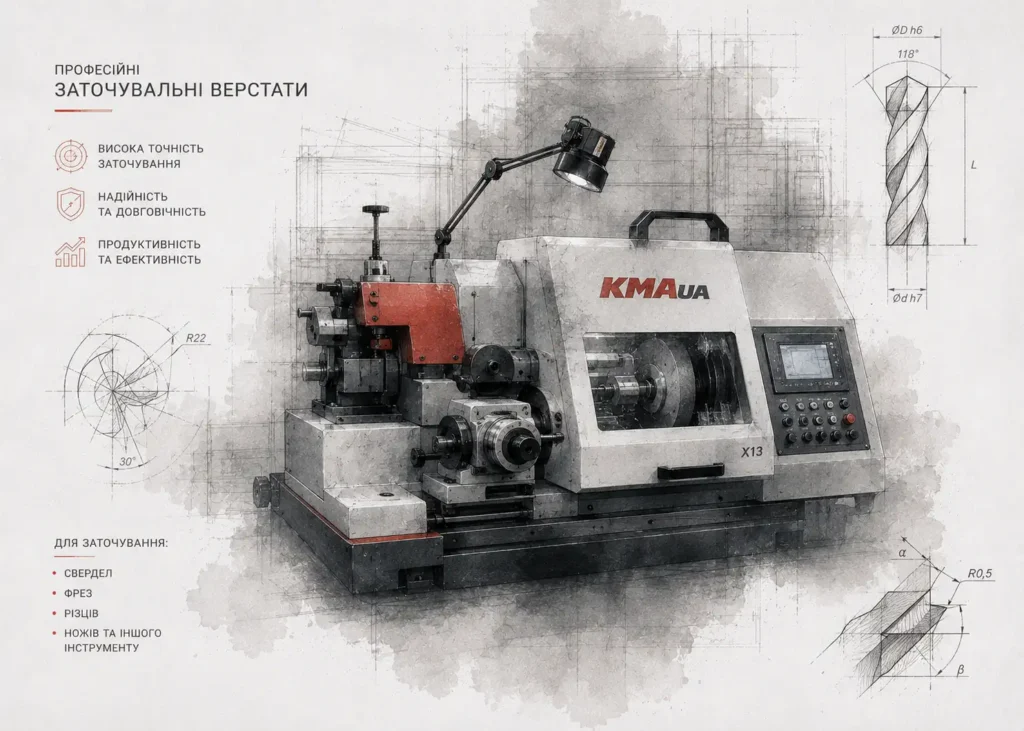

Принцип роботи заточувальних верстатів

На відміну від згинального обладнання, заточувальні верстати призначені для високоточної абразивної обробки ріжучого інструменту. Основною метою їх використання є відновлення заводської геометрії ріжучої кромки, забезпечення необхідних кутів заточування та підтримання експлуатаційних характеристик інструменту протягом усього терміну служби.

Процес заточування здійснюється шляхом контрольованого контакту інструменту з абразивним кругом, що обертається з високою частотою. Точність обробки забезпечується прецизійними механізмами подачі, жорсткою конструкцією станини та високоточним шпиндельним вузлом. У результаті формується правильна геометрія різальної частини, відновлюється гострота ріжучої кромки та мінімізується шорсткість обробленої поверхні.

Якісне заточування безпосередньо впливає на:

• ресурс різального інструменту;
• точність механічної обробки;
• стабільність розмірів готових деталей;
• якість поверхні після різання;
• зниження навантаження на шпиндель верстата;
• зменшення енергоспоживання під час обробки;
• скорочення виробничих витрат на заміну інструменту.

Залежно від конструкції обладнання професійні заточувальні верстати дозволяють виконувати заточування:

• спіральних свердел;
• кінцевих і торцевих фрез;
• токарних різців;
• дискових пил;
• ножів гільйотин;
• стругальних ножів;
• деревообробного інструменту;
• твердосплавного інструменту;
• інструменту зі швидкорізальної сталі (HSS).

Технічні характеристики заточувальних верстатів

Продуктивність та точність заточувального обладнання визначаються комплексом конструктивних і технічних параметрів.

До основних характеристик належать:

• потужність електродвигуна;
• частота обертання шпинделя;
• діаметр і тип абразивного круга;
• клас точності шпиндельного вузла;
• допустиме радіальне биття шпинделя;
• діапазон регулювання кутів заточування;
• точність лінійних переміщень;
• система охолодження зони шліфування;
• автоматизація циклів обробки;
• жорсткість станини та направляючих.

Особливу увагу виробники приділяють прецизійності шпиндельного вузла, оскільки навіть незначне радіальне биття призводить до порушення геометрії ріжучої кромки та нерівномірного зношування інструменту. Саме тому професійні моделі оснащуються високоточними підшипниковими вузлами, системами балансування абразивних кругів і механізмами мікрометричного регулювання подачі.

Сучасні заточувальні верстати також можуть комплектуватися цифровими системами керування, автоматичним позиціонуванням, програмованими циклами обробки та електронним контролем параметрів заточування, що забезпечує високу повторюваність результатів і мінімізує вплив людського фактора.

Чому якість заточування безпосередньо впливає на економіку виробництва

На перший погляд може здатися, що заточувальний верстат виконує лише допоміжну функцію. Насправді ж саме стан різального інструменту значною мірою визначає стабільність усього виробничого процесу. Навіть незначне зношування ріжучої кромки призводить до збільшення сили різання, підвищення температури в зоні обробки, погіршення шорсткості поверхні та поступового відхилення геометричних розмірів деталей.

За даними досліджень у сфері машинобудування, проблеми, пов’язані зі зношуванням або руйнуванням інструменту, можуть бути причиною 7–20% незапланованих простоїв металообробного обладнання. Крім того, витрати на заміну та обслуговування інструменту становлять до 30% загальних витрат механічної обробки. Саме тому великі виробничі підприємства дедалі частіше інвестують у сучасні системи контролю стану інструменту та високоточні заточувальні верстати.

Один інструмент може коштувати дорожче за саму деталь

У високоточному машинобудуванні нерідко використовуються твердосплавні або алмазні фрези, вартість яких може перевищувати вартість десятків готових деталей. Через це виробники прагнуть не просто використовувати інструмент до повного зношування, а максимально продовжити його ресурс шляхом професійного перезаточування. Якісно виконане заточування дозволяє багаторазово відновлювати геометрію ріжучої кромки без втрати точності, що значно знижує виробничі витрати та підвищує рентабельність підприємства.
